دوزینگ پمپ چیست؟ راهنمای جامع پمپ مترینگ

در صنایع مدرن، دقت در تزریق مواد شیمیایی نه تنها یک مزیت، بلکه یک ضرورت حیاتی است. دوزینگ پمپ (Dosing Pump) که با نام پمپ مترینگ (Metering Pump)نیز شناخته می‌شود، ابزاری است که مهندسان برای کنترل دقیق جریان و تزریق حجم مشخصی از سیالات به آن تکیه می‌کنند. در این مقاله تخصصی از وب‌سایت جریانو، به بررسی دقیق ساختار، انواع و نکات کلیدی در انتخاب این پمپ‌ها می‌پردازیم.

دوزینگ پمپ چیست و چه عملکردی دارد؟

دوزینگ پمپ نوعی پمپ جابجایی مثبت (Positive Displacement) است که طراحی شده تا مقدار بسیار دقیقی از یک سیال را در بازه‌های زمانی مشخص تزریق کند. برخلاف پمپ‌های سانتریفیوژ که دبی بالایی دارند، تمرکز دوزینگ پمپ بر دقت (Precision) و تکرارپذیری (Repeatability) است.

نحوه عملکرد دوزینگ پمپ

دوزینگ پمپ با ایجاد یک حرکت رفت ‌وبرگشتی یا پالسی، مقدار مشخص و قابل تنظیمی از سیال را از مخزن مکش کرده و با فشار به نقطه تزریق منتقل می‌کند؛ به این صورت که در مرحله مکش، دیافراگم یا پیستون به عقب حرکت می‌کند، حجم محفظه پمپ افزایش می‌یابد، فشار داخل هد کم می‌شود و شیر یک‌طرفه مکش باز شده و سیال وارد پمپ می‌شود، سپس در مرحله دهش، دیافراگم یا پیستون به جلو حرکت می‌کند، حجم محفظه کاهش یافته و فشار افزایش می‌یابد، در نتیجه شیر مکش بسته و شیر دهش باز می‌شود و سیال با مقدار دقیق از طریق لوله خروجی و ولو تزریق وارد خط فرآیند می‌گردد؛ میزان تزریق در دوزینگ پمپ معمولاً با تنظیم طول کورس، تعداد ضربه یا سرعت پمپ کنترل می‌شود و به همین دلیل این پمپ‌ها برای تزریق دقیق مواد شیمیایی مانند کلر، اسید، سود، آنتی‌اسکالانت و افزودنی‌ها در صنایع آب، فاضلاب، شیمیایی و غذایی کاربرد گسترده دارند.خروجی این پمپ‌ها معمولاً به صورت پالسی (ضربانی) است. برای دستیابی به جریانی یکنواخت و جلوگیری از ارتعاش در خطوط لوله، استفاده از تجهیزاتی نظیر پالسیشن دمپر (Pulsation Dampener) یا آکومولاتور را در خروجی پمپ توصیه می شود. تنظیم دبی در این تجهیزات اغلب با تغییر طول کورس (Stroke Length) دیافراگم یا پیستون انجام می‌گیرد.

راهنمای انتخاب دوزینگ پمپ؛ فراتر از دبی و فشار

انتخاب صحیح دوزینگ پمپ مستلزم درک عمیق از شرایط فرآیند است. اشتباه در انتخاب می‌تواند منجر به کاهش دقت تزریق یا آسیب به تجهیزات شود.

۱. محاسبه فشار عملیاتی

یک باور اشتباه در صنعت این است که فشار پمپ باید دقیقاً برابر فشار خط باشد. در واقعیت، دوزینگ پمپ باید توان غلبه بر فشار خط و افت فشارهای مسیر را داشته باشد.

مثال فنی: فرض کنید فشار خط ما ۱۰ بار است و حداکثر فشار قابل تحمل خط ۱۶ بار می‌باشد.

حال این سوال مطرح می‌شود:

آیا انتخاب دوزینگ پمپ با فشار ۲۰ بار انتخاب مناسبی است؟

پاسخ بله است.

زیرا دوزینگ پمپ‌ها از نوع جابجایی مثبت هستند و فقط تا فشاری کار می‌کنند که برای غلبه بر فشار خط نیاز باشد. در این مثال، پمپ قادر است حداکثر ۲۰ بار فشار تولید کند اما در عمل فقط تا فشار مورد نیاز خط (۱۰ بار) افزایش فشار خواهد داد.

بنابراین انتخاب پمپ با فشار بالاتر از فشار خط نه تنها مشکلی ایجاد نمی‌کند بلکه ضریب اطمینان سیستم را نیز افزایش می‌دهد.

۲. آنالیز خواص سیال

متریال هد پمپ باید با سیال سازگار باشد. سیالات خورنده، سمی وقابل اشتعال، ویسکوز (غلظت بالا) یا حاوی ذرات جامد، هر کدام نیازمند متریال و مکانیزم خاصی هستند.

بررسی انواع دوزینگ پمپ بر اساس مکانیزم محرک

۱. دوزینگ پمپ سلونوئیدی (Solenoid Driven)

این پمپ‌ها برای دبی‌های پایین و کاربردهای نیمه‌صنعتی یا تصفیه آب ایده‌آل هستند. محرک این دوزینگ پمپ ها الکتروموتور مگنتی می باشد و این دوزینگ پمپ ها فاقد گیربکس هستند و با توجه به مگنت بودن محرک با پیچ قابل تنظیم تعبیه شده در این دوزینگ ها قابلیت تنظیم دور(بدون آسیب به الکتروموتور) و در نهایت تنظیم دبی را دارا میباشد. اغلب دوزینگ پمپ های مگنتی دیافراگمی هستند. این سری از دوزینگ پمپ ها می توانند به صورت دیواری و یا پایه دار نصب می شوند.

مکانیزم: استفاده از نیروی الکترومغناطیس (مگنت) برای به حرکت درآوردن دیافراگم.
ویژگی‌ها: ابعاد کوچک، قیمت اقتصادی و کارکرد با برق تک‌فاز.
استاندارد: این دوزینگ پمپ ها معمولاً دارای استاندارد حفاظتی IP65 و یا IP68 هستند که مقاومت بالایی در برابر رطوبت و گرد و غبار دارند.

2. دوزینگ پمپ دیافراگمی (Motor Driven)

به طور کلی برای دبی‌های بالا از دوزینگ پمپ هایی با الکتروموتور به عنوان محرک استفاده می‌شود. محرک برقی سه فاز یا تکفاز نیرو رو به گیربکس دور متغیر اعمال میکند. با تغییر دور گیربکس سرعت کورس تغییر کرده و دبی نیز به تناسب تغییر میکند.

مزیت اصلی: عدم وجود آب‌بند (Sealing) مکانیکی که احتمال نشتی را به صفر می‌رساند.

3. دوزینگ پمپ پیستونی

دقیقا مانند دوزینگ پمپ های دیافراگمی بوده و با این تفاوت که به جای دیافراگم در این دوزینگ ها از یک پیستون یا پلانجر استفاده شده است. از مزیت این مدل دوزینگ پمپ ها عمر کارکرد بالا و هزینه تعمیر نگهداری پایین تر می باشد. در زمان تزریق و یا انتقال سیالات اسیدی و بازی و خورنده دوزینگ پمپ های پیستونی گزینه مناسبی نمیباشد. چون که باعث خوردگی پکینگ دور پیسون میشود و احتمال نشتی به محیط بیرون را دارد.

نکته نگهداری: این پمپ‌ها به شدت به “خشک کار کردن” حساس هستند و در صورت نبود سیال، پکینگ آن‌ها بلافاصله آسیب می‌بیند. هواگیری دقیق قبل از راه‌اندازی در این مدل‌ها الزامی است.

4. دوزینگ پمپ هیدرولیک (پیستون-دیافراگم)

این پمپ‌ها ترکیبی از قدرت پیستون و آب‌بندی دیافراگم هستند. در این مکانیزم، پیستون سیال هیدرولیک را جابجا کرده و سیال هیدرولیک باعث حرکت دیافراگم می‌شود.

استانداردها: این پمپ‌ها مطابق با استانداردهای سخت‌گیرانه API 675 طراحی شده و برای کارکرد مداوم (Heavy Duty) در پالایشگاه‌ها و پتروشیمی ها مناسب‌اند.

5. دوزینگ پمپ مونو (اسکرو) برای سیالات خاص

برای سیالات با ویسکوزیته بالا یا حاوی ذرات جامد معلق، دوزینگ پمپ‌های معمولی کارایی ندارند. در اینجا دوزینگ پمپ مونو با روتور استیل و استاتور (از جنس NBR یا EPDM) پیشنهاد می‌شود. کنترل دبی در این پمپ‌ها از طریق تغییر دور موتور (توسط درایو و یا گیربکس های دور متغیر) انجام می‌پذیرد.

متریال‌شناسی در دوزینگ پمپ‌ها

انتخاب متریال (Material Selection) قلب مهندسی در خرید دوزینگ پمپ است. رایج‌ترین متریال‌های مورد استفاده در دوزینگ پمپ عبارتند از:

PP و PVC: مناسب برای اسیدها و بازهای معمولی وهمچنین انتقال کلر.
PVDF: مقاومت عالی در برابر مواد شیمیایی بسیار خورنده و دارای دمای بالا.
SS316 / SS304: مناسب برای صنایع غذایی، دارویی و فشارهای بالا.

دوزینگ پمپ دیجیتال چیست؟

دوزینگ پمپ دیجیتال نسل هوشمند پمپ‌های تزریق مواد شیمیایی است که با استفاده از مدارهای الکترونیکی، امکان کنترل دقیق و لحظه‌ای حجم تزریق را فراهم می‌کند. برخلاف مدل‌های آنالوگ که تنها تنظیمات دستی دارند، در نسخه دیجیتال تمامی مراحل تنظیم دبی، فرکانس کورس و نحوه عملکرد از طریق پنل الکترونیکی و نمایشگر دیجیتال انجام می‌شود. همین ویژگی باعث شده که این پمپ‌ها در فرآیندهایی که نیاز به کنترل پایدار و دقیق دارند، جایگاه ویژه‌ای پیدا کنند.

سازوکار عملکرد دوزینگ پمپ دیجیتال

در این نوع پمپ، یک میکروکنترلر داخلی وظیفه مدیریت حرکت دیافراگم یا پیستون را بر اساس تنظیمات کاربر بر عهده دارد. این سیستم فرمان را دریافت کرده و:

میزان ضربه‌ها را تنظیم می‌کند
سرعت عملکرد را کاهش یا افزایش می‌دهد
و اگر پمپ به سنسورهای خارجی متصل باشد، دبی را بر اساس داده واقعی پارامترهای شیمیایی تغییر می‌دهد

به این ترتیب پمپ نه‌تنها دبی ثابت ارائه می‌دهد، بلکه می‌تواند تزریق را بر اساس شرایط لحظه‌ای فرآیند هوشمندانه تنظیم کند.

قابلیت‌های ارتباطی و هوشمندسازی

یکی از مهم‌ترین دلایل محبوبیت دوزینگ پمپ دیجیتال، توانایی اتصال به ابزار دقیق و سیستم‌های کنترل صنعتی است. این پمپ‌ها معمولاً مجهز به ورودی‌ها و خروجی‌های استاندارد هستند که از جمله می‌توان به موارد زیر اشاره کرد:

ورودی سیگنال 4–20 mA برای کنترل اتوماتیک دبی
ورودی Pulse جهت ارتباط با فلو‌مترهای پالسی
قابلیت اتصال به PLC، اتوماسیون و سیستم‌های نظارتی SCADA
امکان دریافت اطلاعات از سنسورهای PH، ORP، کلر و هدایت الکتریکی و سنسور کنترل سطح

این سطح از یکپارچگی باعث می‌شود پمپ دیجیتال در سیستم‌های حساس به‌عنوان بخشی از حلقه کنترل خودکار عمل کند.

تنظیم دبی دوزینگ پمپ با PLC

برای تنظیم دبی دوزینگ پمپ با PLC، ابتدا مقدار دبی موردنیاز به‌عنوان Setpoint در برنامه PLC تعریف می‌شود و سپس PLC بر اساس نوع پمپ، یک فرمان کنترلی به پمپ یا درایو آن ارسال می‌کند؛ اگر پمپ ورودی آنالوگ داشته باشد، PLC با خروجی 4-20mA یا 0-10V دبی را کنترل می‌کند، به‌طوری‌که مثلاً 4 mAمعادل حداقل دبی و 20 mA معادل حداکثر دبی پمپ است، و اگر پمپ موتوردار باشد، PLC فرمان را به اینورتر(VFD) می‌دهد تا با تغییر سرعت موتور، تعداد کورس و در نتیجه دبی تغییر کند؛ در پمپ‌های پالسی نیز PLC می‌تواند با ارسال پالس دیجیتال، تعداد ضربه‌های پمپ در دقیقه را تنظیم کند. در سیستم‌های دقیق‌تر، مقدار واقعی دبی توسط فلومتر اندازه‌گیری شده و به PLC برگردانده می‌شود، سپس PLC با مقایسه دبی واقعی با مقدار تنظیمی و استفاده از کنترل PID، خروجی خود را اصلاح می‌کند تا دبی تزریق همیشه ثابت و دقیق باقی بماند؛ برای عملکرد صحیح نیز باید مقیاس‌بندی سیگنال‌ها، کالیبراسیون پمپ، فشار خط، هواگیری، سالم بودن شیرهای یک‌طرفه و نصب تجهیزاتی مثل Back Pressure Valve به ‌درستی انجام شود. برای دقت بالاتر در دوزینگ پمپ های موتوری بجای استفاده از درایو(VFD) بهتر از از سرووموتور استفاده گردد. سروو موتور روی پیچ تنظیم دبی دوزینگ پمپ نصب شده و می‌تواند سرعت، موقعیت و تعداد کورس‌ها را دقیق تنظیم کند، بنابراین دبی تزریق با دقت بیشتری نسبت به پمپ‌های معمولی کنترل می‌شود. در دوزینگ پمپ سروویی، PLC مقدار دبی موردنیاز را تعیین می‌کند و سروو درایو بر اساس این فرمان، موتور را با سرعت یا تعداد دور مشخص حرکت می‌دهد؛ این حرکت به مکانیزم پمپ منتقل شده و باعث مکش و دهش مقدار مشخصی از سیال می‌شود. مزیت اصلی استفاده از سروو موتور این است که برخلاف درایو افت فشار در سیستم اتفاق نمی افتد و دقت بسیار بالایی دارد.

دوزینگ پمپ چند هد

دوزینگ پمپ چندهد به این صورت کار می‌کند که یک محرک اصلی، مثل الکتروموتور یا گیربکس، هم‌زمان یا با ترتیب مشخص چند هد پمپ را به حرکت درمی‌آورد و هر هد مانند یک دوزینگ پمپ مستقل، دارای محفظه، دیافراگم یا پیستون و شیرهای یک‌طرفه مکش و دهش است؛ با حرکت مکانیزم اصلی، هر هد در سیکل مکش، سیال را از مخزن مربوطه وارد محفظه خود می‌کند و در سیکل دهش، همان سیال را با دبی تنظیم‌شده به خط تزریق می‌فرستد. این ساختار باعث می‌شود یک پمپ بتواند چند ماده مختلف را به‌طور هم‌زمان تزریق کند یا یک ماده را از چند هد با دبی بیشتر منتقل کند. در بعضی مدل‌ها همه هدها از یک موتور مشترک استفاده می‌کنند ولی دبی هر هد جداگانه با تنظیم طول کورس، تعداد ضربه یا نسبت مکانیکی کنترل می‌شود، بنابراین مزیت اصلی این پمپ‌ها صرفه‌جویی در فضا، استفاده از یک سیستم محرک مشترک، امکان تزریق هم‌زمان چند سیال و دقت مناسب در کنترل دبی هر خط است؛ به همین دلیل در تصفیه آب، تزریق مواد شیمیایی، صنایع غذایی و فرآیندهایی که چند محلول باید با نسبت‌های مشخص وارد سیستم شوند، کاربرد زیادی دارند.

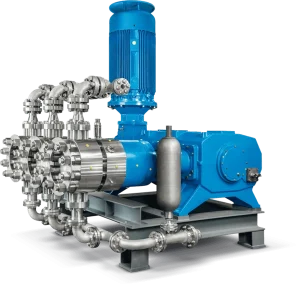

دوزینگ پمپ api 675

دوزینگ پمپ API معمولاً به دوزینگ پمپ‌هایی گفته می‌شود که مطابق استاندارد API 675 طراحی و ساخته می‌شوند؛ این استاندارد مربوط به پمپ‌های جابه‌جایی مثبت رفت‌ وبرگشتی با دبی قابل کنترل است که در صنایع حساس مثل نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه و صنایع شیمیایی برای تزریق دقیق مواد به‌کار می‌روند. در این نوع پمپ‌ها، انتقال سیال معمولاً توسط دیافراگم یا پیستون انجام می‌شود و پمپ در هر کورس مقدار مشخصی سیال را مکش کرده و با فشار بالا به خط تزریق می‌فرستد؛ دبی پمپ نیز از طریق تنظیم طول کورس، سرعت موتور، تعداد ضربه یا کنترل اتوماتیک توسط PLC/VFD/Actuator تغییر می‌کند. تفاوت اصلی دوزینگ پمپ API با مدل‌های معمولی در این است که برای شرایط کاری سخت، فشار بالا، کارکرد مداوم، ایمنی بیشتر، دقت تزریق، مقاومت متریالی و قابلیت اطمینان بالا طراحی می‌شود و معمولاً دارای تجهیزاتی مثل Relief Valve، Back Pressure Valve، Pulsation Dampener، گیج فشار، سیستم کنترل دبی، ولوهای یک‌طرفه دقیق، هد مقاوم به خوردگی و در برخی مدل‌های دیافراگمی سیستم تشخیص پارگی دیافراگم است. این پمپ‌ها برای تزریق موادی مانند آنتی‌اسکالانت، اسید، سود، متانول، مواد ضدخوردگی، ضدکف، بایوساید، کلر، آمین و مواد شیمیایی فرآیندی استفاده می‌شوند و انتخاب آن‌ها باید بر اساس دبی، فشار کاری، نوع سیال، ویسکوزیته، دما، خورندگی، متریال هد و دیافراگم، نوع کنترل و الزامات ایمنی پروژه انجام شود. و در محیط های قابل اشتعال و همچنین انتقال سیالات قابل اشتعال از محرک هایی با استاندارد ATEX باید استفاده کرد.

متریال دیافراگم دوزینگ پمپ

PTFE یا لاستیک و دیافراگم فلزی، که نوعی دیافراگم مقاوم است که به‌جای لاستیک یا PTFE خالص، از فلزات انعطاف‌پذیر و مقاوم مانند استنلس استیل 316L، Hastelloy، Inconel، Monel یا تیتانیوم ساخته می‌شود و معمولاً در پمپ‌های صنعتی سنگین، فشار بالا و سرویس‌های حساس مثل نفت، گاز، پتروشیمی و مواد شیمیایی خاص کاربرد دارد.

پکیج های تزریق

پکیج‌های تزریق، مجموعه‌ای یکپارچه از تجهیزات مانند مخزن محلول، دوزینگ پمپ، همزن، شیرآلات، لوله‌کشی، تابلو برق و شاسی نصب هستند که برای تزریق دقیق و کنترل‌شده مواد شیمیایی به سیالات مختلف استفاده می‌شوند. این پکیج‌ها در صنایع آب و فاضلاب، تصفیه آب، استخرها، برج‌های خنک‌کننده، صنایع نفت و گاز، پتروشیمی و خطوط تولید کاربرد دارند و بسته به نوع ماده تزریقی می‌توانند برای تزریق کلر، اسید، قلیا، آنتی‌اسکالانت، منعقدکننده‌ها، مواد ضدخوردگی یا سایر محلول‌های شیمیایی طراحی شوند.

تجهیزات جانبی دوزینگ پمپ

تجهیزات جانبی دوزینگ پمپ‌ها شامل قطعات و ابزارهایی هستند که برای افزایش دقت، ایمنی و عملکرد صحیح سیستم تزریق استفاده می‌شوند. از مهم‌ترین این تجهیزات می‌توان به شیر های یک ‌طرفه برای جلوگیری از برگشت سیال، فوت‌والو یا شیر مکش برای جلوگیری از ورود ذرات و برگشت محلول، شیر اطمینان جهت محافظت از پمپ در برابر فشار بیش از حد، پالسیشن دمپنر یا آکومولاتور برای کاهش نوسانات جریان، فیلتر مکش، گیج فشار، شیر هواگیری، پرشر سوئیچ، فلومتر و اتصالات و شیلنگ‌های مقاوم شیمیایی اشاره کرد که انتخاب آن‌ها بر اساس نوع ماده تزریقی، فشار کاری، دبی و شرایط فرآیند انجام می‌شود. در زیر یک نمونه پالسیشن دمپنر را مشاهده میکنید.

کاربرد دوزینگ پمپ

دوزینگ پمپ‌ها در هر جایی که “دقت” حرف اول را می‌زند حضور دارند:

تصفیه آب و فاضلاب: تزریق کلر، مواد ضدعفونی‌کننده و منعقدکننده‌ها (Coagulants).
سیستم‌های اسمز معکوس (RO): تزریق آنتی‌اسکالانت و اسید برای جلوگیری از رسوب‌گذاری.
صنایع غذایی: تزریق دقیق رنگ، طعم‌دهنده و آنزیم‌ها.
نفت و پتروشیمی: تزریق مواد ضد خوردگی و افزودنی‌های شیمیایی در فشار بالا.

برند های دوزینگ پمپ

دوزینگ پمپ‌ها توسط برندهای مختلفی در بازار جهانی تولید می‌شوند که هر یک با توجه به کیفیت ساخت، دقت عملکرد و تنوع مدل‌ها، سهم مهمی در این صنعت دارند. در ادامه، به برخی از شناخته‌شده‌ترین برندهای دوزینگ پمپ اشاره می‌کنیم که از معتبرترین نام‌ها در این حوزه به شمار می‌روند.

lewa
prominent
Bran Luebbe
milton roy
jesco
sera
etatron
injecta

جمع‌بندی و مشاوره خرید دوزینگ پمپ

انتخاب یک دوزینگ پمپ کارآمد، توازنی میان دانش فنی و شناخت متریال است. مجموعه جریانو (JARYANO) با بهره‌گیری از متخصصین مجرب، شما را در تمامی مراحل طراحی، انتخاب و تأمین انواع دوزینگ پمپ‌های صنعتی همراهی می‌کند. برای دریافت مشاوره تخصصی و استعلام قیمت، با کارشناسان ما در تماس باشید.
